一、執行標準
MT818.1—2009 《煤礦用電纜》第1部分：移動類軟電纜一般規定；
MT818.7—2009 《煤礦用電纜》第7部分：額定電壓8.7/10 kV及以下移動屏蔽軟電纜。
二、產品型號名稱及用途 見表1
表 1
|
型 號 |
名 稱 |
用 途 |
|
MYPT-1.9/3.3 |
煤礦用移動金屬屏蔽橡套軟電纜 |
額定電壓1.9/3.3kV井下移動采煤設備的電源連接 |
|
MYP-3.6/6 |
煤礦用移動屏蔽橡套軟電纜 |
額定電壓3.6/6kV移動式地面礦山機械電源連接 |
|
MYPT-3.6/6 |
煤礦用移動金屬屏蔽橡套軟電纜 |
|
MYPT-6/10 |
煤礦用移動金屬屏蔽橡套軟電纜 |
額定電壓6/10kV移動式地面礦山機械電源連接 |
符號含義：M—煤礦用；Y—移動；P—非金屬屏蔽；PT—金屬屏蔽。

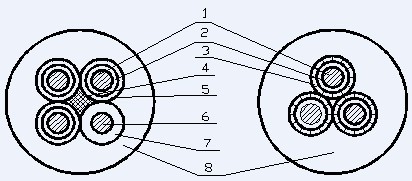

三、產品結構示意圖
MYP-3.6/6 MYPT-1.9/3.3 MYPT-3.6/6 MYPT-6/10
1-動力線芯導體（3.6/6kV及以上電纜含導體屏蔽）；2-絕緣；3-金屬屏蔽（兼作地線芯）；
4-填芯；5-半導電屏蔽；6-地線芯；7-半導電層；8-護套
圖1
四、電纜產品規格及參數 見表2、表3、表4、表5
表2
|
型號 |
芯數×導體標稱截面mm² |
標稱厚度 mm |
電纜
參考外徑
mm |
電纜
近似重量
kg/km |
|
動力線芯 |
動力線芯
絕緣 |
動力線芯絕緣 |
護套 |
|
MYPT－1.9/3.3 |
3×35
3×50
3×70
3×95
3×120
3×150 |
3×16/3
316/3
3×25/3
3×35/3
3×35/3
3×50/3 |
2.8
2.8
3.0
3.0
3.2
3.2 |
6.0
6.0
6.0
6.0
6.0
6.0 |
47.0～54.0
50.5～57.5
56.0～63.5
60.5～67.5
64.5～72.0
68.5～76.5 |
3850
4650
5800
6900
8100
9400 |
表3
|
型號 |
芯數×導體標稱截面mm² |
標稱厚度 mm |
電纜
參考外徑
mm |
電纜
近似重量
kg/km |
|
動力線芯 |
地線芯 |
動力線芯絕緣 |
護套 |
|
MYP－3.6/6 |
3×16
3×25
3×35
3×50
3×70
3×95
3×120
3×150 |
1×16
1×16
1×16
1×25
1×25
1×35
1×35
1×50 |
4.0
4.0
4.0
4.0
4.0
4.0
4.0
4.0 |
5.5
5.5
5.5
5.5
6.0
6.0
6.0
6.0 |
48.0～55.0
51.0～58.0
54.0～61.5
58.0～66.0
64.0～72.0
68.5～77.0
71.5～80.0
76.0～85.0 |
3450
4000
4600
5850
7200
8500
9650
11200 |
表4
|
型號 |
芯數×導體標稱截面mm² |
標稱厚度 mm |
電纜
參考外徑
mm |
電纜
近似重量
kg/km |
|
動力線芯 |
地線芯 |
動力線芯絕緣 |
護套 |
|
MYPT－3.6/6 |
3×16
3×25
3×35
3×50
3×70
3×95
3×120
3×150 |
3×16/3
3×16/3
3×16/3
3×16/3
3×25/3
3×35/3
3×35/3
3×50/3 |
4.0
4.0
4.0
4.0
4.0
4.0
4.0
4.0 |
5.5
5.5
5.5
5.5
6.0
6.0
6.0
6.0 |
49.0～56.0
51.5～58.5
54.5～62.0
58.5～66.0
64.0～72.0
68.0～77.0
71.5～79.5
75.5～84.5 |
3550
4100
4700
5800
7150
8300
9450
10800 |
表5
|
型號 |
芯數×導體標稱截面mm² |
標稱厚度 mm |
電纜
參考外徑
mm |
電纜
近似重量
kg/km |
|
動力線芯 |
地線芯 |
動力線芯絕緣 |
護套 |
|
MYPT－6/10 |
3×16
3×25
3×35
3×50
3×70
3×95
3×120
3×150 |
3×16/3
3×16/3
3×16/3
3×25/3
3×35/3
3×50/3
3×50/3
3×50/3 |
5.0
5.0
5.0
5.0
5.0
5.0
5.0
5.0 |
6.0
6.0
6.0
6.0
6.0
6.0
6.0
6.0 |
54.0～61.0
57.0～64.5
59.5～67.5
63.5～72.0
68.0～76.5
72.5～81.0
75.5～84.5
79.5～89.0 |
4250
4850
5450
6650
7850
9050
10200
11600 |
五、電纜的主要技術性能
1、20℃時電纜的導體直流電阻和絕緣電阻分別見表6、表7。
表6
|
型號 |
標稱截面 mm2 |
20℃時導體直流電阻（≤Ω/km） |
|
MYPT－1.9/3.3
MYP－3.6/6
MYPT－3.6/6
MYPT－6/10 |
16 |
1.24 |
|
25 |
0.795 |
|
35 |
0.565 |
|
50 |
0.393 |
|
70 |
0.277 |
|
95 |
0.210 |
|
120 |
0.164 |
|
150 |
0.132 |
表7 絕緣電阻
|
導體標稱截面
mm2 |
動力線芯絕緣20℃時絕緣電阻 小值
MΩ·km |
MYPT型地線芯導體
20℃直流電阻 大值
Ω/km |
|
額定電壓1.9/3.3kV |
額定電壓3.6/6 kV |
額定電壓6/10 kV |
|
16 |
- |
750 |
850 |
2.31 |
|
25 |
- |
650 |
750 |
1.48 |
|
35 |
500 |
550 |
700 |
1.05 |
|
50 |
400 |
500 |
600 |
0.731 |
|
70 |
400 |
450 |
550 |
0.515
—
—
— |
|
95 |
350 |
400 |
450 |
|
120 |
300 |
350 |
450 |
|
150 |
300 |
350 |
400 |
2、 工頻電壓試驗：成品電纜的絕緣動力線芯經受表8規定的工頻電壓試驗而不被擊穿。
表8 工頻電壓試驗
|
絕緣線芯類型 |
額定電壓
kV |
試驗電壓(有效值)
kV |
施加電壓時間
min |
|
動力線芯 |
6/10 |
21 |
5 |
|
3.6/6 |
12.5 |
|
1.9/3.3 |
6.8 |
3、局部放電試驗：MYPT-3.6/6kV及MYPT-6/10kV電纜在1.73UO電壓下進行局部放電試驗，放電量不大于20pC。
4、成品電纜的阻燃性能符合MT386中的各項試驗要求。
5、成品電纜的物理機械性能符合標準規定要求。
六、產品表示方法
1、煤礦用移動金屬屏蔽橡套軟電纜，額定電壓1.9/3.3kV，動力線芯3×35、地線芯3×16/3，帶金屬屏蔽層，表示為：
MYPT-1.9/3.3 3×35+3×16/3 MT 818.7-2009
2、煤礦用移動屏蔽橡套軟電纜，額定電壓為3.6/6kV，動力線芯3×25、地線芯1×16，帶半導電屏蔽層，表示為：
MYP-3.6/6 3×25+1×l6 MT 818.7-2009
3、煤礦用移動金屬屏蔽橡套軟電纜，額定電壓6/10kV，動力線芯3×120、地線芯3×50/3，帶金屬屏蔽層，表示為：
MYPT-6/10 3×120+3×50/3+3×2.5 MT 818.7-2009
七、產品的工作條件
1、額定電壓(UO/U)分別為1.9 /3.3 kV、3.6/6kV和6/10kV。
2、電纜的導體的高額定工作溫度為90℃。
3、電纜的小彎曲半徑為電纜直徑的6倍。
4、電纜的地線芯應良好接地。
5、系統的工作電壓應不大于系統額定電壓的1.1倍，并且符合《煤礦安全規程》的規定。
